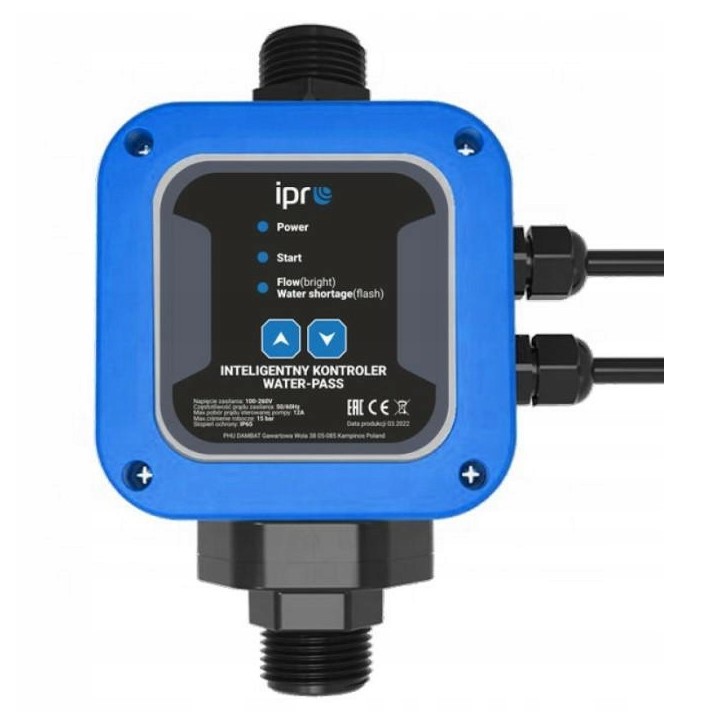

INTELIGENTNY ELEKTRONICZNY STEROWNIK POMPY IPRO WATER-PASS

zastosowanie:

Sterownik WŁŁTER-PASS jest urządzeniem elektronicznym służącym do sterowania pracą pompy. Urządzenie kontroluje pracę pompy po przez badanie zmian poziomu ciśnienia wody w rurociągu oraz przepływu wody przez rurociąg- Dzięki możliwości regulacji przez użytkownika ciśnieniu włączania urządzenie w pełni zastępuje tradycyjne wyłączniki ciśnieniowe. Urządzenie zabezpiecza również przed suchobiegiem (pracą pompy bez wody. Wbudowany zawór zwrotny zabezpiecza system przed powrotem wody do pompy.

Water Pass to nowoczesny i inteligentny sterownik do pomp. Urządzenie to będące zabezpieczeniem pompy, jednocześnie kontroluje jej pracę na zasadzie podobnej do włącznika ciśnieniowego, tj. bada zmiany ciśnienia i przepływu wody w rurociągu.

Dodatkowo zabezpiecza pompę przed pracą na sucho bez wody, tzw. sucho biegiem (automatycznie wyłącza pompę) oraz zabezpiecza układ hydrauliczny, rury, łączenia w całej instalacji przed uderzeniem hydraulicznym.



Jak montować ?

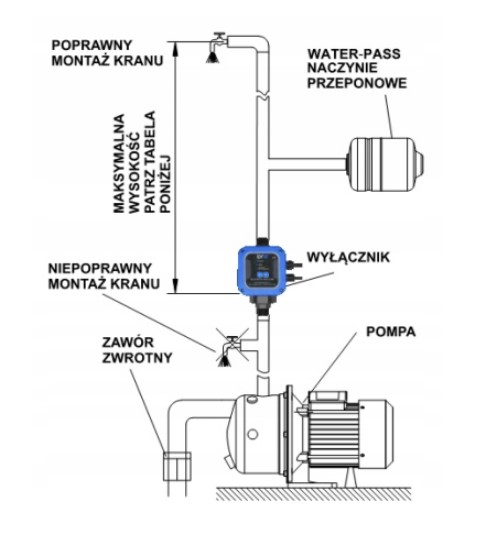

Urządzenie musi być zainstalowane po stronie tłocznej pompy w pozycji pionowej między pompą a pierwszym odbiornikiem wody. Przy instalacji należy zwrócić uwagę na kierunek przepływu wody przez urządzenie. Na obudowie jest wytłoczona strzałka pokazująca prawidłowy kierunek przepływu- Jeżeli urządzenie ma pracować w instalacji w której ciśnienie wynosi ponad 10bar. przed urządzeniem warto zainstalować reduktor ciśnienia obniżający ciśnienie w urządzeniu. Połączenia automatu WATER-PASS 2 z rurami najlepiej uszczelnić taśmą teflonową.

Max wysokość słupa wody nad automatem uzależniona jest od nastawy ciśnienia włączenia i nie może być wyższa niż wysokość słupa wody odpowiadająca ciśnieniu włączania Ciśnienie włączania fabrycznie ustawione jest na 1.5 bara. natomiast ciśnienie włączania powinno być też dobrane w zależności od możliwości pompy. Jeżeli urządzenie 'WATER-PASS ma działać poprawnie to pompa musi mieć możliwość wytworzyć ciśnienie o co najmniej 1 bar wyższe od ciśnienia włączania.

Cechy techniczne:

• Maksymalna moc pompy: 2,2 kW.
• Maksymalny pobór prądu: 12 A.
• Możliwość regulacji zadanego ciśnienia wody w instalacji.
• Czytelny wyświetlacz chroniony powłoką z żywicy epoksydowej.
• Zabezpieczenie przed pracą na sucho.
• Wbudowany zawór zwrotny chroniący przed cofaniem się wody.
• Przewód zakończony wtyczką do podłączenia zasilania.
• Przewód zakończony gniazdem do podłączenia pompy.
• Łatwy montaż i obsługa.
