Wymiennik Elektromet WGJ-g MAX z wężownicą

Produkt archiwalny

Opis produktu
Produkty powiązane
Zapytaj

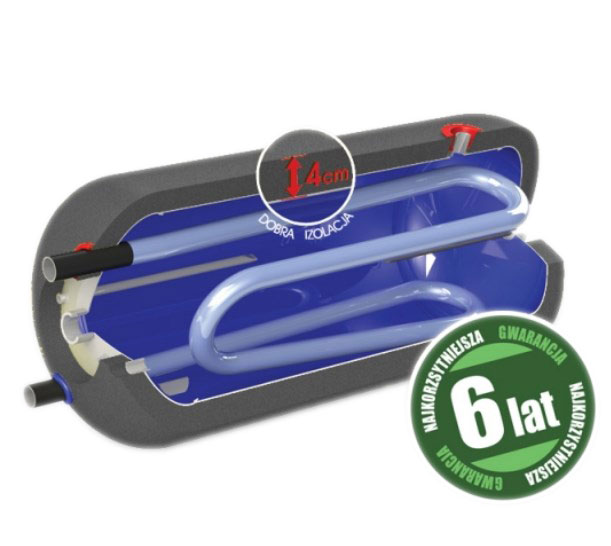

Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Przyłącze wody użytkowej zimnej wewnątrz zbiornika zakończone jest kierownicą strumienia wody, która ogranicza mieszanie dopływającej zimnej wody użytkowej z wodą gorącą.

Izolacja termiczna wykonana jest z pianki polistyrenowej.

Parametry techniczne i wymiary wymienników WGJ-g MAX
Parametr		J.m.	WGJ-g MAX
Parametr		J.m.	80	100	120	140	160	200	250
Straty postojowe**		W	27	32	35	38	62	72	80
Klasa efektywności energetycznej**			A	A	A	A	C	C	C
Wymiennik z podwójną wężownicą	Pojemność magazynowa zbiornika	dm³	79	101	112	125	155	185	214
	Powierzchnia wężownicy	m²	0,38	0,46	0,50	0,54	0,65	0,65	0,80
	Wydajność c.w.u. 70/10/45°C	dm³/h	195	235	255	280	390	390	480
	Moc grzewcza 70/10/45°C	kW	8,0	9,7	10,8	11,5	15,5	15,5	19,0
Parametry pracy zbiornika		maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C
Parametry czynnika grzewczego		maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C

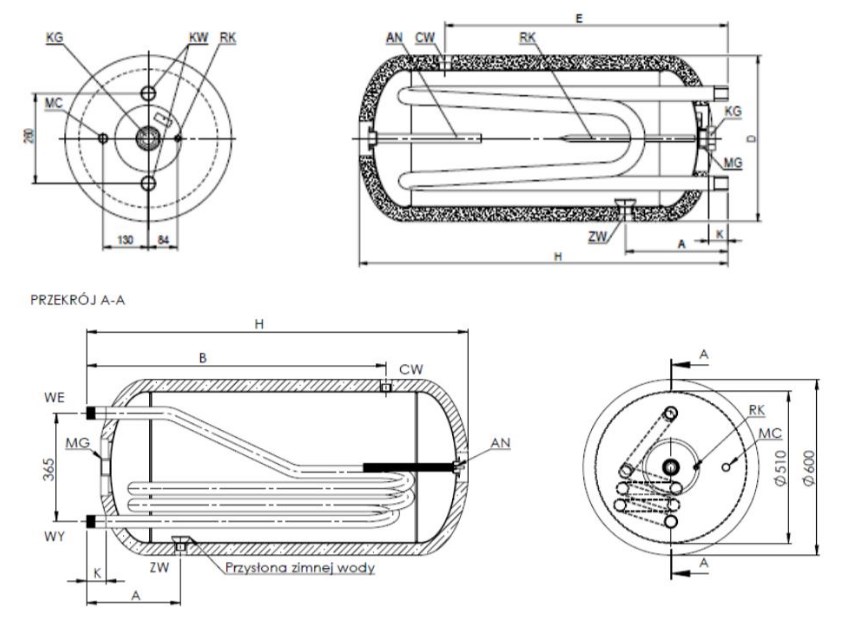

H		mm	860	1060	1160	1260	1050	1200	1350
D		mm	500	500	500	500	600	600	600
E		mm	690	860	960	1060	710	860	1010
A		mm	220	230	230	230	320	320	320
K		mm	65	65	65	65	110	110	110
Anoda magnezowa Ø x dł.		mm	Ø 25 x 225	Ø 25 x 300	Ø 25 x 350	Ø 30 x 270	Ø 40 x 240
Masa ogrzewacza*		kg	ok. 30	ok. 36	ok. 40	ok. 42	ok. 45	ok. 67	ok. 73

* dla zbiornika z izolacją termiczną

**zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013

ZW	zimna woda użytkowa dopływ ¾" (maskownica niebieska)
CW	ciepła woda użytkowa odpływ ¾" (maskownica czerwona)
AN	anoda magnezowa na korku 1¼" (dla WGJ-g 80-140) lub 2" (dla WGJ-g 160, 200 i 250)
RK	rurka termometryczna zamknięta Ø 12 mm wewnątrz
MC	mufa cyrkulacji ½"
MP	mufa przyłącza "podkowy" 1"
KW	króciec wężownicy 1¼"
KG	korek grzałki 1½"
MG	mufa grzałki 1½"
WE	zasilanie wodą grzewczą 1¼"
WY	powrót wody grzewczej 1¼"

Dostępne akcesoria:

- Grzałka elektryczna o mocy 1,5 kW lub 2,0 kW.

Nr katalogowy	Model	EAN
203-08-200	WGJ-g MAX 80	5903538210635
203-10-200	WGJ-g MAX 100	5903538210482
203-12-200	WGJ-g MAX 120	5903538210512
203-14-200	WGJ-g MAX 140	5903538210543
203-16-200	WGJ-g MAX 160	5903538210642
203-20-200	WGJ-g MAX 200	5903538238066
203-25-200	WGJ-g MAX 250	5903538210574
